在追求極致顯示效果的道路上，Micro LED技術一直被寄予厚望。它幾乎集成了LCD與OLED所有的優點：超高亮度、超大視角、無限對比度、長壽命以及極低的功耗。然而，從實驗室的理想模型到真正進入大眾視野的商業產品，Micro LED在超微尺寸下仍需突破襯底束縛、巨量轉移與成本瓶頸。
2025年，利亞德首發Hi-Micro LED 產品，率先實現Micro LED無襯底技術的突破，更是打破了其從實驗室走向量產的核心桎梏，為行業提供了從“能做”到“好用、能用得起”的完整樣本。
傳統的LED芯片通常生長在藍寶石或GaAs襯底上，襯底為L(zhǎng)ED外延的生長提供了穩定良好的支撐。但在邁向Micro LED階段，襯底的存在成為了阻礙。
在將Micro LED制備成分立器件的過程中，襯底的切割難度大大提升，尤其是將芯片尺寸縮小至50μm以下時，切割良率大幅降低，傳統LED的切割工藝幾乎不再適用。因此，亟需去除LED襯底，解除襯底對于LED芯片尺寸微縮的限制，實現更高像素密度的排列。

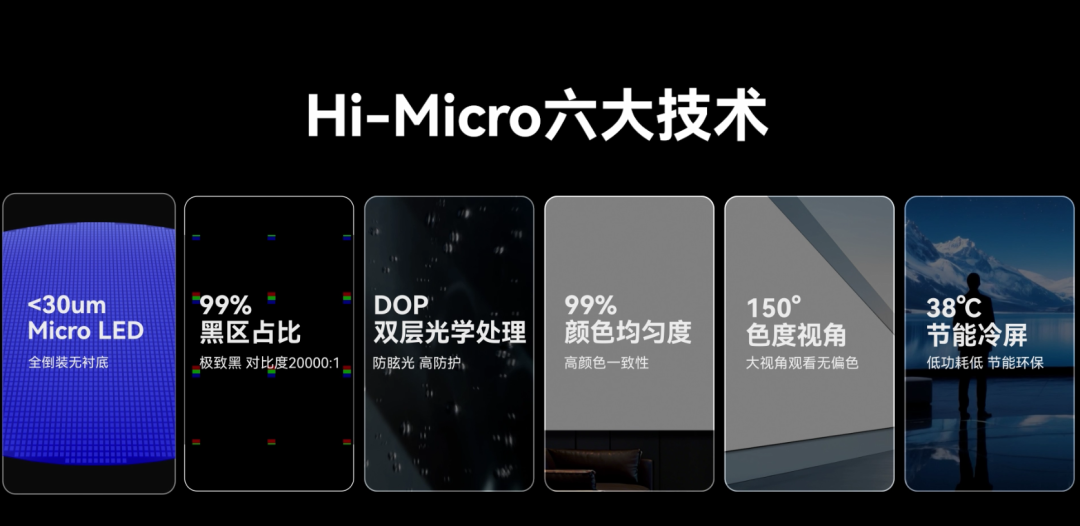

利亞德Hi-Micro LED（高階MIP）技術的核心，在于“剝離”與“重構”。

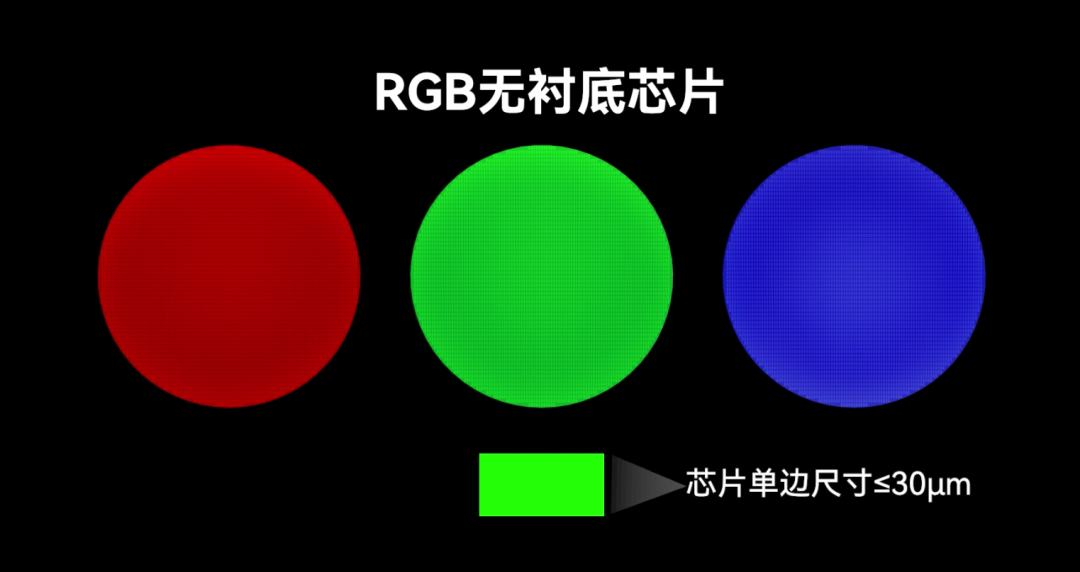

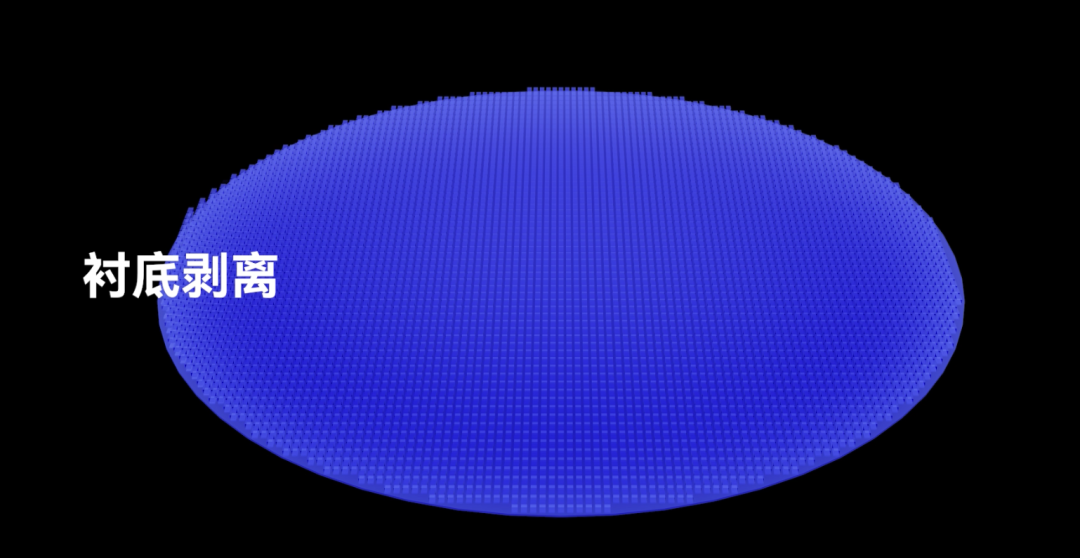

通過激光剝離（LLO）等尖端工藝，阻礙光路和提高切割難度的藍寶石襯底被去除，形成了無襯底薄膜結構（Thin-film）芯片。這種結構下，LED芯片厚度薄至10μm量級，發光層直接貼合封裝界面。這不僅減少了藍寶石對于出光角度一致性的影響，更讓芯片具備了近乎極致的散熱性能。
無襯底技術固然驚艷，但要實現商業化，利亞德必須攻克行業公認的三大難題：巨量轉移、良率控制與成本優化。

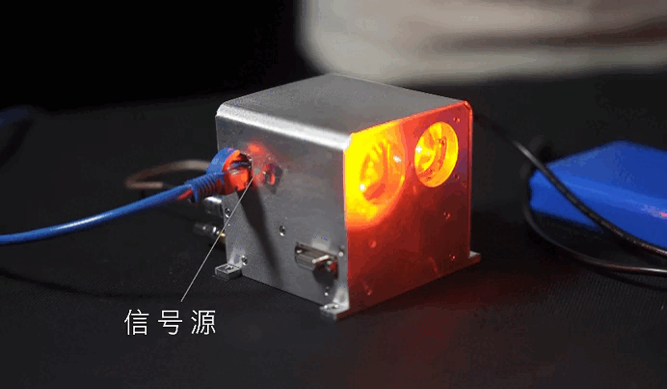

在Hi-Micro LED的研發初期，如何在每秒鐘內精準地將數萬顆只有發絲直徑幾分之一的、無襯底的薄膜芯片轉移到驅動電路板上？利亞德放棄了低效的機械抓取，轉向了激光驅動巨量轉移技術。
Hi-Micro LED技術通過非接觸式激光瞬時加熱，使無襯底芯片從臨時基板上精準“彈射”到目標位置。這種方式不僅回避了物理接觸帶來的損傷風險，更實現了數百萬級像素的高效集成。

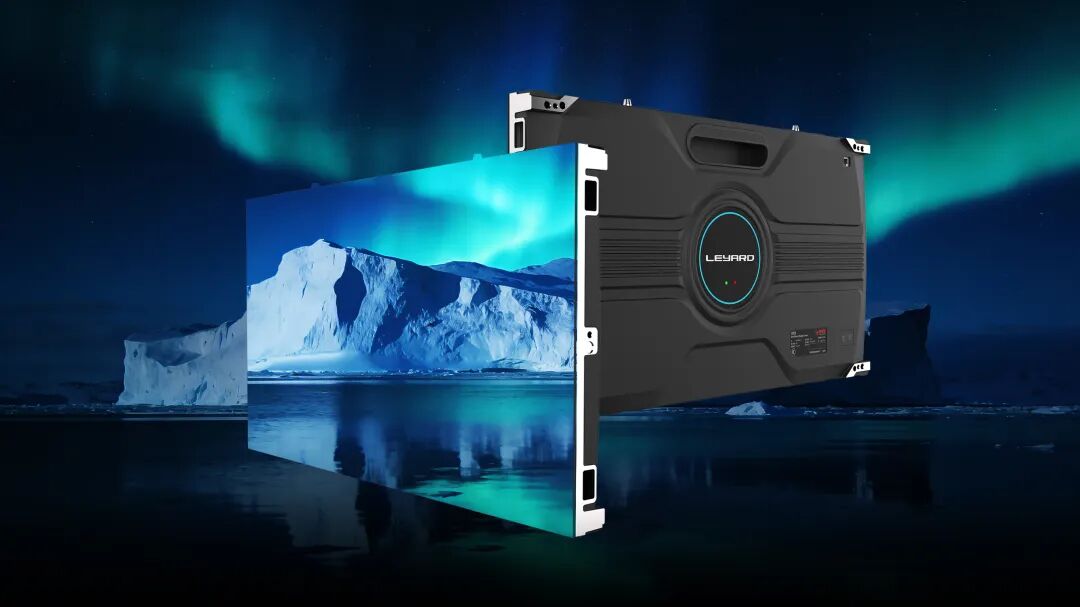

在封裝形態上延續MIP（Micro LED in Package）思路，便于分bin、混光與大規模貼片，適配0.4?1.8mm間距的大屏商用場景。
無襯底芯片因其極薄，極其脆弱。利亞德在Hi-Micro LED生產流程中引入了全自動光學檢測（AOI）與全自動在線檢測技術，極大地提高了檢測效率；同時，搭配全自動人工智能（AI）修復技術，實現了從芯片端到模組端的全鏈路品質受控，將Micro LED的綜合良率推向了商用化的臨界點。
商業化的本質是讓先進技術變得“可負擔”。Hi-Micro LED技術的優勢在于：去除襯底后，芯片可以通過高密度的圓片級加工。利亞德通過縮小芯片尺寸（目前已向20μm甚至更小跨越），在同尺寸晶圓上產出更多芯片，結合規?；庋b工藝，顯著降低了單位像素的成本。
03
從降本到商業化：如何把“Hi-Micro LED”做成“生意”
利亞德Hi-Micro LED（高階MIP）技術的商業化之路，走的是一條“由點及面”的路徑。目前，在應用層面，Hi?Micro LED已覆蓋：
